DIE KONSTRUKTION IM DETAIL

Jede Linie hat eine Aufgabe.

Entdecken Sie die Konstruktion anhand der Werks- und Funktionszeichnungen. Wählen Sie eine Bauart und stellen Sie die Höhe oder den Schwenkwinkel ein.

Bauart 01Seitenansicht
FeststehendBewegte Baugruppe
100 %

Das Oberteil fährt im festen Unterteil.

3.020 mm
3.020 mm4.335 mm
Korbmaß1.900 × 1.900 mm
Diese Bauart besprechen ›

Maße gelten nur für die gezeigte Ausführung.

Die Darstellung erklärt die Bewegung. Maßgeblich für Ihr Projekt ist die Freigabezeichnung.

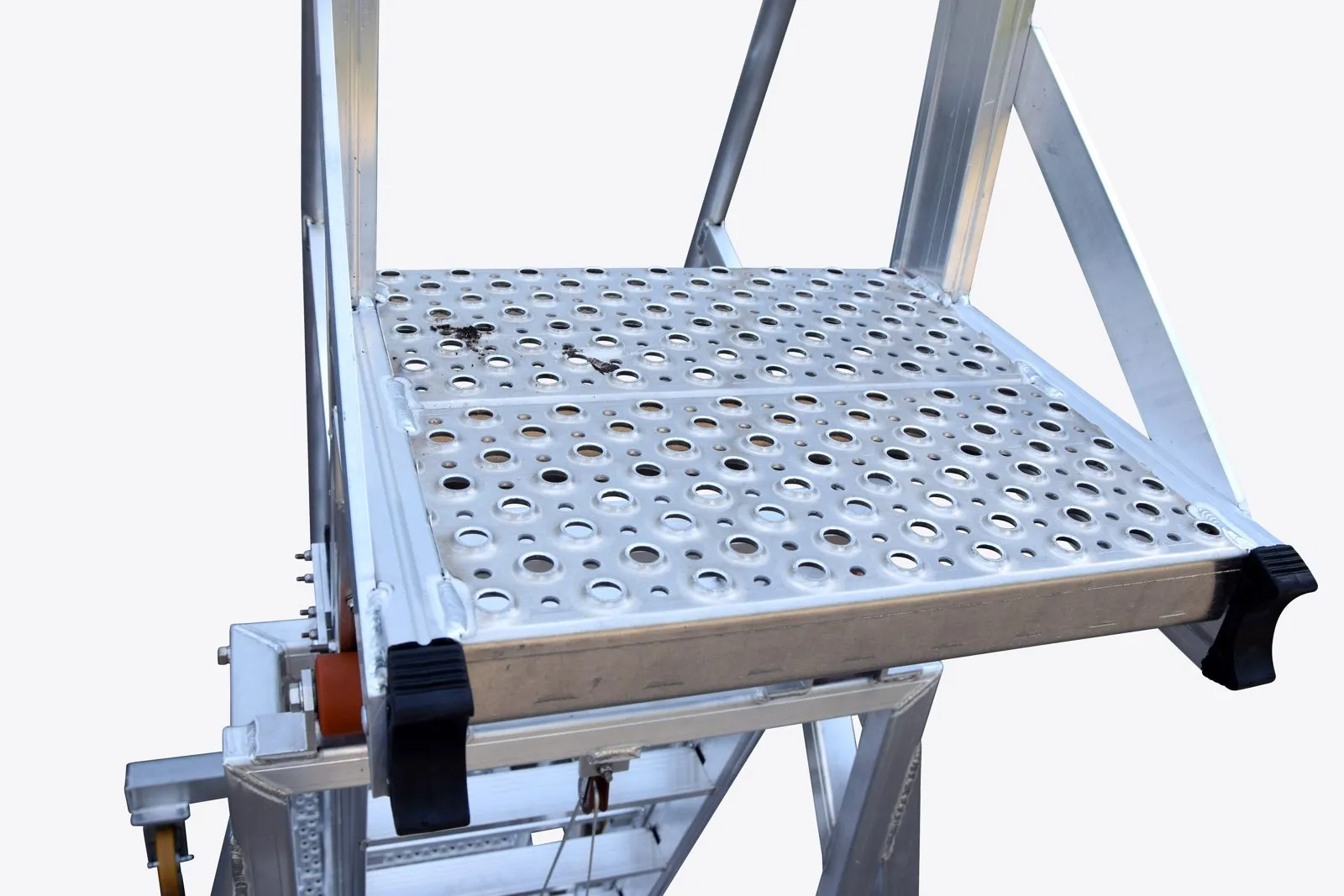

Perforierte Plattform im Originalfoto

Die Plattform.

Das Originalfoto zeigt die Perforation und den Anschluss an die Führung.

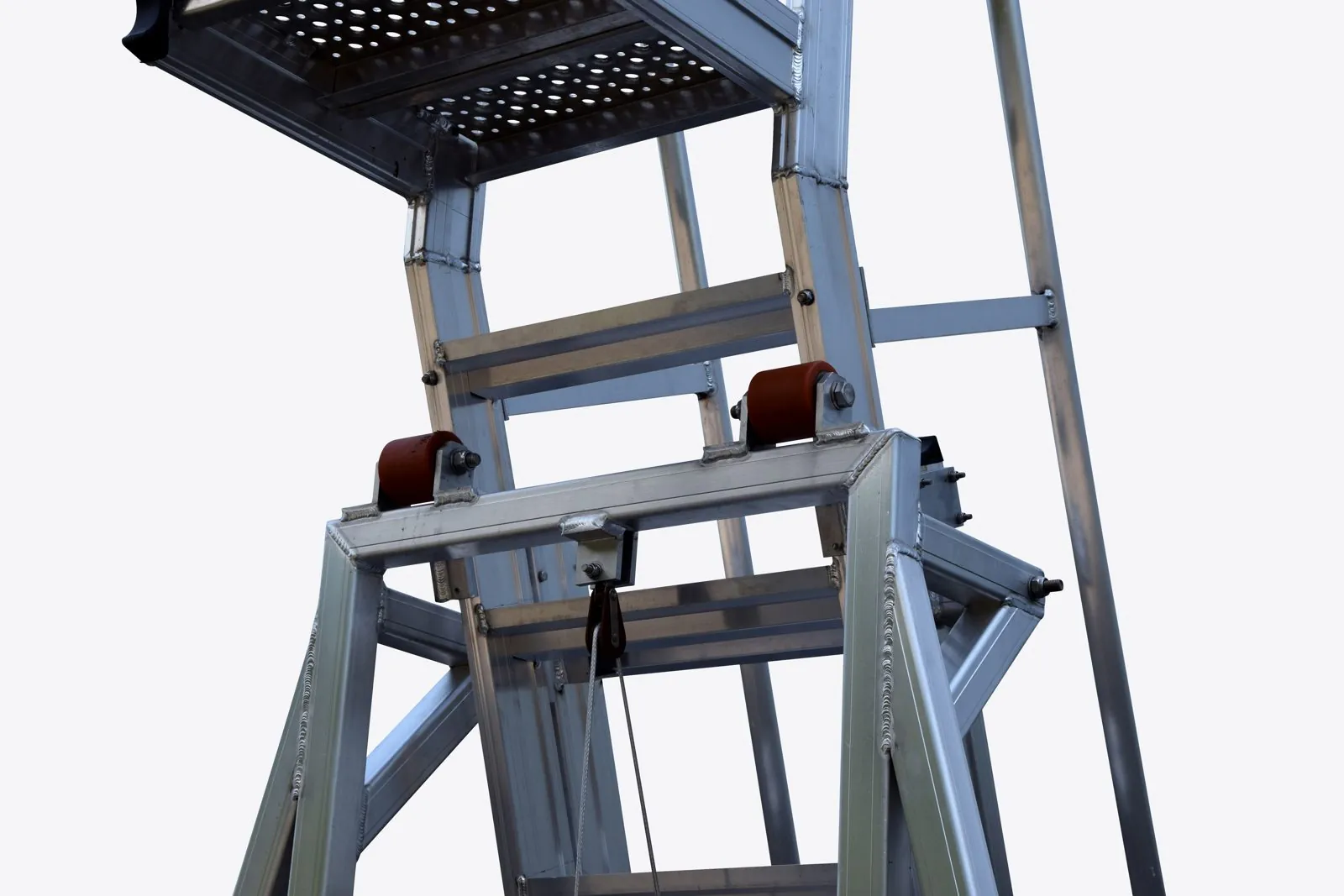

Führungsrollen des Korbschlittens im Originalfoto

Die Führung.

Der Blick auf die Rollen ergänzt die Seitenansicht des Schlittens.

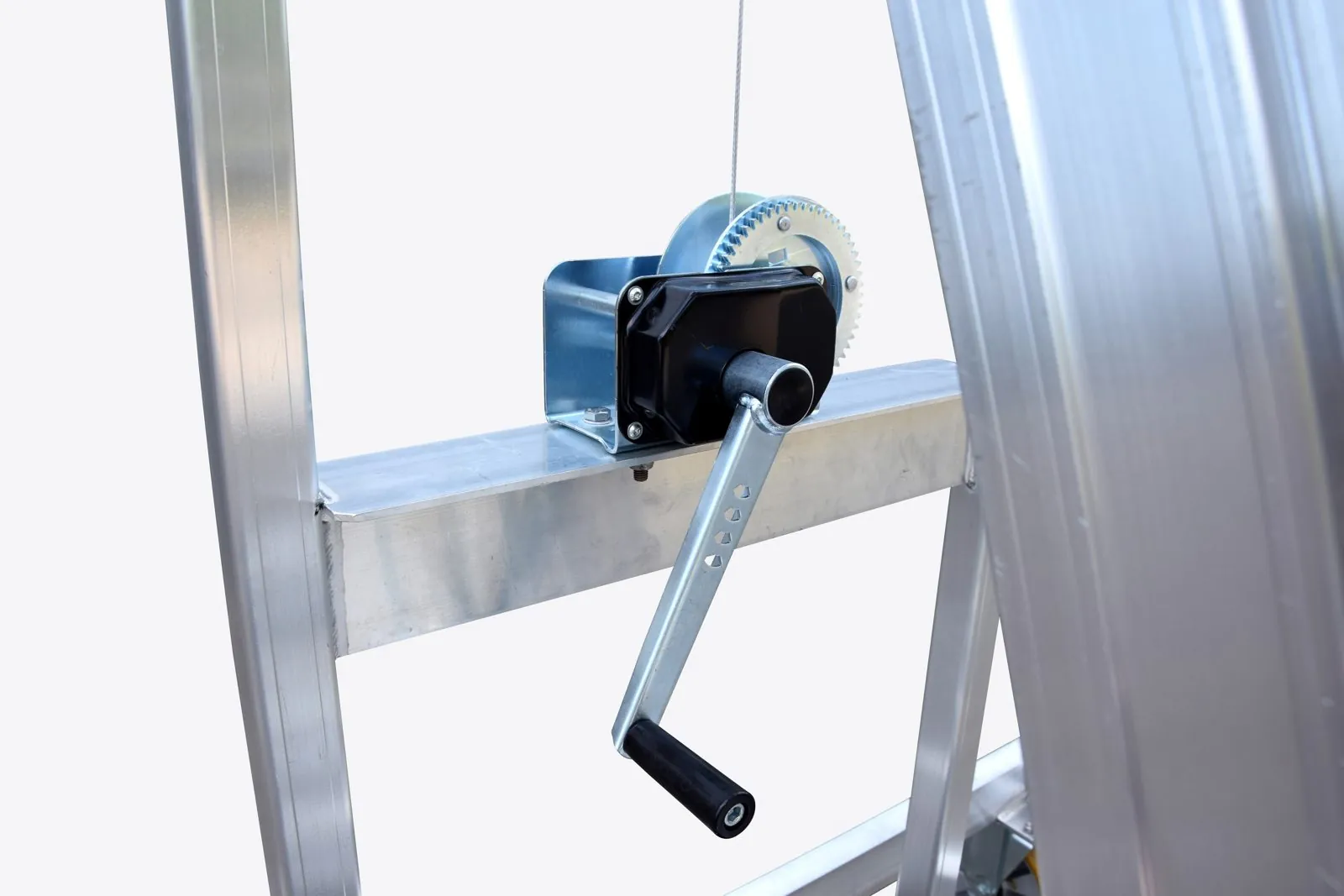

Handwinde mit Kurbel im Originalfoto

Die Handwinde.

Kurbel und Winde als Detailaufnahme der Standardausführung.

Handwinde · 6 Rasterstufen

Korb und oberes Leiterteil fahren gemeinsam.

Die Handwinde hebt das obere Leiterteil mit Plattform, Korb und Handlauf. Das Unterteil mit Fahrgestell und Führung bleibt stehen. Die Verstellung erfolgt in sechs Rasterstellungen.

3.020 mmPlattformhöhe
Stufe 1 / 6Rasterung
Scrollen, um den Korb anzuheben

Vier Bauprinzipien. Für jede Anlage das passende.

Welche Tankwagenleiter richtig ist, entscheidet der Platz neben dem Fahrzeug, die Form der Behälter und die Häufigkeit des Einsatzes. Die Zeichnungen zeigen das Prinzip in Bewegung.

Prinzip 1aVorstieg · 70°

Containerleiter, Handwinde Aufstieg von vorn, Korb und Plattform verstellbar

Der Klassiker: Das obere Leiterteil fährt mit Plattform, Korb und Handlauf in der feststehenden Führung hoch. Der Korb schwebt über dem Tank und wird gegen den Container angestellt.

  • Verstellung in Schritten von ca. 260 mm, Fallhaken rastet an jeder Sprosse ein
  • Korb 1.900 × 1.900 mm, Geländer 800 mm; perforierte Stufen und Zugangspodest, Korbfläche offen
  • Braucht Platz vor dem Fahrzeug zum Positionieren
Standard · kürzeste LieferzeitAnfragen ›
Prinzip 1bSeitenaufstieg

Containerleiter, Seitenaufstieg Korb quer zur Treppe, klappbar

Die Treppe läuft parallel zum Fahrzeug, der Korb tritt seitlich über den Tank. Ideal, wenn vor dem Fahrzeug kein Platz ist, dafür entlang der Ladespur.

  • Drei Höhen, z. B. 3.709 / 3.989 / 4.269 mm
  • Korb 2.500 × 1.985 mm, zum Transport zusammenklappbar
  • Schwerer ausgeführt wegen seitlicher Belastung
Sonderlösung · nach FreigabezeichnungAnfragen ›
Prinzip 2Seiteneinstieg · 60°
Aufliegender Korb

Tankwagenleiter mit Seiteneinstieg Korb liegt auf dem Tank auf

Der Korb ist über ein Gegengewicht ausbalanciert und wird von Hand abgesenkt, bis er mit seiner Stoßleiste auf dem Tankwagen aufliegt. Die höchste Stellung ist die automatisch gesicherte Parkstellung. Keine Öffnung zwischen Treppe und Korb.

  • Untere Korbkante 3.000 bis 4.300 mm, Treppe 60°
  • Korb 2.505 × 1.910 mm, Geländer 1.100 mm, Zugang über mitverstellbare Treppe
  • Fahrgestell 3.069 × 1.360 mm, Gegengewicht 10 × 20 kg; Ausladung 4.024 mm
Unsere Empfehlung bei täglichem EinsatzAnfragen ›
Prinzip 3Schwenkkorb · 180°

Tankwagenleiter mit schwenkbarem Korb Ein Standort, zwei benachbarte Fahrzeugspuren

Der Korb der Ausführung Bauart 04 lässt sich von Hand um 180° zwischen der linken und der rechten Seitenstellung schwenken; die Klappgeländer bewegen sich dabei mit. Vor der Nutzung wird die gewählte Seitenstellung mit dem Sicherungsstift fixiert. Die Höhe wird von Hand eingestellt und nach Gebrauchsanleitung verriegelt.

  • Untere Korbkante 3.200 bis 4.373 mm; freigegebene Fahrzeughöhe 3.200 bis 4.200 mm; Treppe 45°
  • Korb 2.252 × 1.802 mm, Traglast 150 kg / 1 Person
  • Nur die beiden Seitenstellungen sind Arbeitsstellungen; drehen und verfahren nur ohne Personen auf Treppe oder Fahrzeug; kein Einsatz ab Windstärke 6 Bft
Sonderlösung · nach FreigabezeichnungAnfragen ›

Alle Maße gelten für die jeweils gezeigte Ausführung. Traglast je nach Ausführung: Bauart 01 und Bauart 04 150 kg / eine Person; Bauart 02 240 kg Gesamtlast und maximal 150 kg am Zugangspodest. Die Leiter gegen den Container abstützen, das Geländer dient als temporärer Seitenschutz, bei häufigem Gebrauch anseilen (Ösenmutter am Korb). Maßgeblich sind die Unterlagen der gelieferten Leiter.
